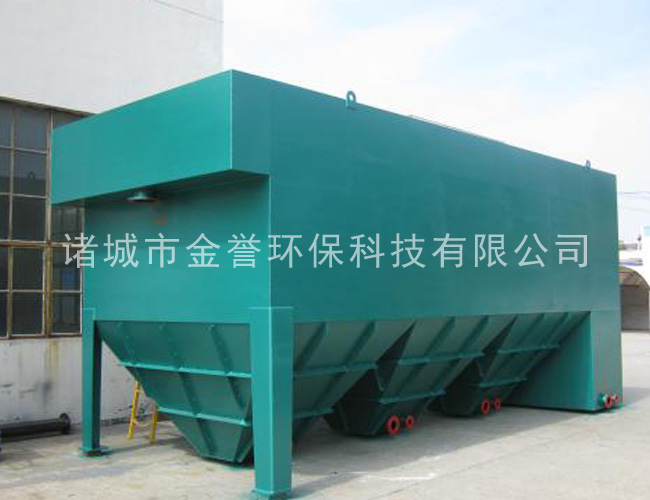

设备简介：

斜管沉淀器是指在沉淀区内设有斜管的沉淀池。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆（异）向流、同向流和逆向流三种不同分离方式。每两块平行斜板间（或平行管内）相当于一个很浅的沉淀池。斜管沉淀器，是在泥渣悬浮层上方安装倾角60度的斜管组件，便原水中的悬浮物，固体物或经投加混凝剂后形成的絮体矾花，在斜管底侧表面积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗，由排泥管排入污泥池另行处理或综合利用，上清液逐渐上升至集水管逐渐排出、可直接排放或回用。斜管沉淀器，是根据平流式沉淀池去除分数性颗粒的沉淀原理制作而成，通过在池内增加斜管，减少水力半径的同时，加大水池过水断面的湿周，因此水流在相同水平流速V时，可以很大的降低雷诺数Re，从而减少蓄流，促进沉淀，另外，加设斜管还可以使颗粒沉淀距离缩短，减少沉淀时间，提高沉淀效率。

其优点是：

①利用了层流原理，提高了沉淀池的处理能力；

②缩短了颗粒沉降距离，从而缩短了沉淀时间；

③增加了沉淀池的沉淀面积，从而提高了处理效率。

设计参数：

(1)斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右；

(2)斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。斜板（管）下为废水分布区，一般高度不小于0.5m，布水区下部为污泥区；

(3)池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走；

(4)废水在斜管内流速视不同废水而定，如处理生活污水，流速为0.5-0.7mm/s；

(5)斜板(管)与水平面呈60°角，斜板净距(或斜管孔径)一般为80～100mm。
